Caractéristiques de conception clés

1. Structure des feuilles laminaires
Feuilles imbriquées: plusieurs segments de feuilles minces et rigides connectés par des plaques latérales forment un système de liaison continue robuste. Cette conception distribue des charges uniformément à travers toute la chaîne, minimisant les concentrations de contraintes et la fatigue.
Longueur réglable: les segments de feuilles modulaires permettent une personnalisation facile de la longueur et de la largeur de la chaîne pour répondre aux exigences spécifiques des machines.

2. Capacité à torque élevée
Construction en acier forgé: Les feuilles et les plaques latérales sont fabriquées en acier en alliage traité à la chaleur (par exemple, éteinte et tempérée) pour résister aux forces de torsion extrêmes et aux charges d'impact.
Épingles et bagues renforcées: épingles lourdes et bagues de précision garanties d'usure garantissent une usure minimale et une longue durée de vie même dans des conditions dynamiques.

3. opération à faible bruit
Message lisse: les profils des feuilles et les rouleaux intégrés réduisent les frottements et les vibrations pendant le fonctionnement, réalisant des performances presque silencieuses idéales pour les environnements sensibles au bruit (par exemple, salles blanches, bureaux).
Efficacité de lubrification: les canaux de lubrification internes conservent de la graisse ou de l'huile, réduisant la fréquence de maintenance et prolongeant la durée de vie opérationnelle.
4. Résistance à la corrosion:
Traitements de surface: Disponible en acier inoxydable galvanisé (304/316) ou en options enrobées de polymère pour résister à la rouille, aux produits chimiques et aux contaminants abrasifs.

5. Ingénierie de précision
Tolérances étroites: fabriqués aux normes ISO / DIN, assurant un jeu de contrecoup minimal et un alignement précis sur les pignon et les systèmes d'entraînement.
Attachements personnalisables: les rails de guidage intégrés, les crampons ou les crochets de levage permettent une intégration transparente avec des ceintures de convoyeur, des crics de palette ou des bras robotiques.

Avantages

Au cours du processus de recherche, de développement et de fabrication de la chaîne des feuilles, Hengjiu adhère au concept de «sécurité d'abord» et contrôle strictement la qualité de la chaîne des feuilles à partir de six aspects. Les chaînes de feuilles de Hengjiu ont été largement saluées par les clients pour leur résistance à l'usure, leur haute résistance et leur longue durée de vie.

Seuls les matériaux de haute qualité sont sélectionnés

Sur la base de notre expérience pratique, même avec le même niveau en acier et des éléments en acier similaires de différentes aciéries, les performances des chaînes fabriquées en utilisant les mêmes processus de finition, de traitement thermique et d'assemblage peuvent varier considérablement en termes de charge de fatigue. Les chaînes de feuilles de Hengjiu ne sélectionnent que les matières premières de haute qualité à partir d'accusant spécifiques pour assurer la stabilité de la qualité de la chaîne des feuilles.

Moules de haute précision avec des droits de propriété intellectuelle indépendants

Les points clés de la plaque de chaîne, tels que la qualité des trous, la variation de la hauteur et la bande lumineuse des trous, sont des facteurs cruciaux affectant la consistance des roulements de la plaque de chaîne, la fermeté de la chaîne et les performances de la fatigue. Hengjiu utilise des moules de haute précision spécifiques pour traiter les pièces, garantissant que la bande lumineuse du trou de la plaque de chaîne est supérieure à 80%.

Traitement thermique de haute qualité et traitement de surface

Hengjiu utilise des fours à courroie à mailles continues avancées pour traiter les composants de la chaîne, garantissant un traitement thermique de haute qualité et cohérent des composants. Tous les composants de la chaîne des feuilles de Hengjiu sont traités avec un coup de pouce en acier, améliorant encore la résistance à la fatigue de la chaîne.

Détection d'image optique

Les arbres de broches de la chaîne des feuilles de Hengjiu sont inspectés à 100% optiquement, éliminant complètement les risques de qualité causés par l'inspection manuelle traditionnelle. La technologie de détection optique est utilisée pour réinspecter les défauts des produits et les problèmes d'assemblage.

Assemblage automatique et ligne d'inspection en ligne

L'assemblage entièrement automatique et la ligne d'inspection en ligne développé indépendamment par Hengjiu intègrent l'assemblage, la détection des défauts mécaniques, la détection des défauts d'induction magnétique, la détection longue et courte des broches, la pré-tension statique, le rivetage, le pétrole et le désassemblage des processus de qualité. Toutes les chaînes sont pré-tendues. La pré-tension de haute qualité améliore non seulement efficacement l'allongement initial et la résistance à la fatigue de la chaîne, mais a également la fonction de redresser la chaîne.

Système de traçabilité de qualité

La chaîne des feuilles de Hengjiu implémente entièrement un modèle de production de précision, et toutes les données de fabrication et de contrôle de la qualité sont stockées dans le système EAS du groupe, permettant une traçabilité de qualité au besoin, jusqu'à ce que le fournisseur de matières premières et le numéro de lot de matériaux.

Tableau des principaux paramètres du produit

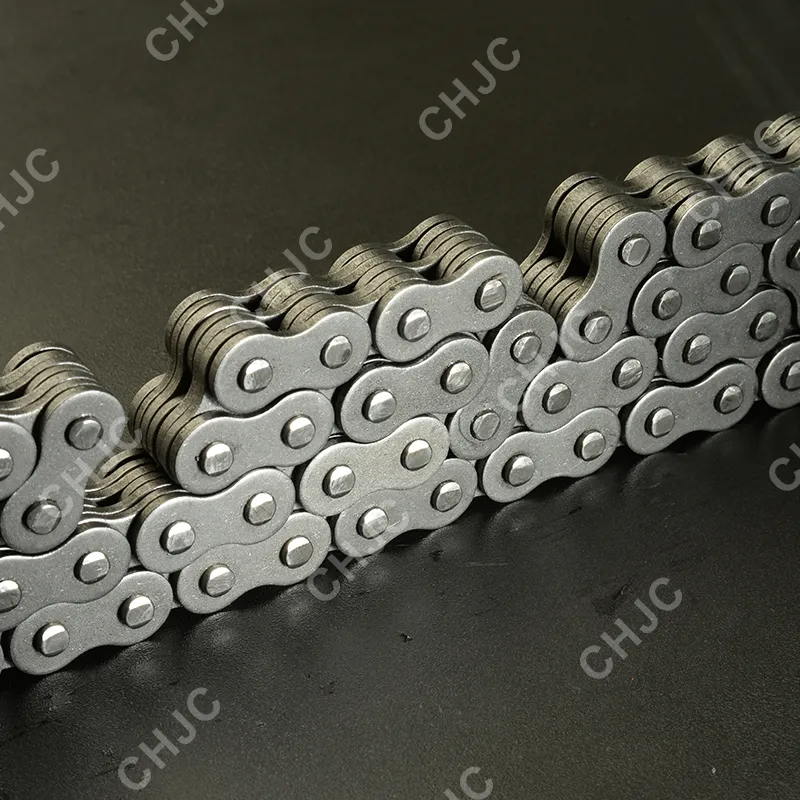

Modèle de produit:AL322, AL344, AL422, AL444, AL466, AL522, AL534, AL544, AL566, AL622, AL644, AL666, AL688, AL822, AL844, AL866, AL1022, AL1044, AL1066, AL1088, AL1222, AL1244, AL1266, AL1288, AL1444, AL1466, AL1644, AL1666, AL1688
